기존의 프로젝트들은 건물의 생애주기(기획설계-계획설계-기본설계-실시설계-착공-시공-준공-유지관리-해체)동안 필요한 모든 정보들, 도면을 출력하고, 공정표를 출력하고, 견적서를 출력하고, 시공계획서를 출력하고, 유지관리매뉴얼도 출력하고 하는 일들을 공통적으로 2D 페이퍼로 만들었습니다.
하지만 BIM(Building Information Modeling)을 사용한다는 것은 도면, 도표, 시방서 등과 같은 종이 기반의 결과물들을 3D 가상 모델(우리는 이것을 BIM 모델이라고 표현)에 디지털 정보로 입력 시켜 원하는 성과물을 만들어 낼 수 있습니다. 또한 BIM은 단순히 2D의 도면은 3D의 모델로 나타냈다고 해서 BIM이 되는 것은 아닙니다. 예를 들어 시각적 3D 데이터라고 해도 개체 속성이 없는 모델, 또는 한 가지 뷰에서 치수를 변경할 수는 있지만 다른 뷰에서는 변경한 치수가 자동으로 반영되지 않는 모델 등은 BIM이라고 할 수 없습니다. 이러한 예에서는 위에서 언급한 건설, 제조 및 조달 지원을 위한 데이터가 빠져있기 때문입니다.
BIM은 건설 공정에 참여하는 이해관계자 - 발주처, 시공사, 설계, 협력사 등 - 의 협업을 효율적인 커뮤니케이션과 정보 관리를 위한 수단이 되기도 합니다.
반도체 공사의 경우 시공 단계에서 건축, 설비, 전기의 공종 간 간섭을 먼저 검토할 수 있으며, 시공 상 발생되는 오차나 변경 사항에 대해 발주처의 장비 셋업에 필요한 간섭 등도 검토 할 수 있습니다. 이런 프로세스들이 기존에는 메일을 이용해서 진행되다 보니 시간도 많이 걸렸으나, BIM이 구현되면 그 시스템 안에서 검토 및 회신이 가능해 집니다.
이러한 가상의 BIM을 구현하기 위해서는 무엇보다도 시공 시 기준이 되는 기준점의 관리가 그 무엇보다도 중요합니다. 기준점이 맞지가 않으면 BIM의 수많은 장점이 결국 현실과 맞지 않게 되기 때문입니다. 이에 반도체공사, 디스플레이공사의 클린룸 공사 시 주요 Process에 따른 기준점 관리 방안에 대해 간단하게 소개하고자 합니다.

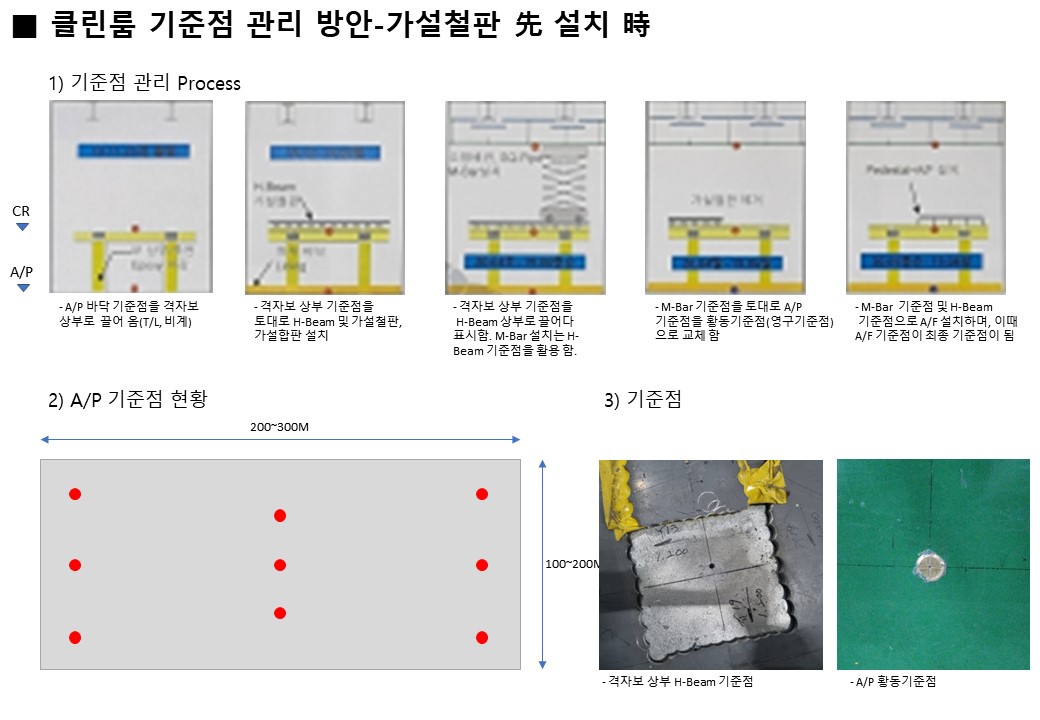

1. 클린룸 공사 시 가설 철판 또는 가설 합판을 먼저 설치하는 경우
: A/F공사는 통상 격자보 하부에서 H-Beam과 각종 자재를 지게차를 사용해서 격자보 상부로 인양한 후에 작업을 진행합니다. 만약 격자보 하부에 도장 공사와 A/F공사가 동시에 진행해야 하는 경우 격자보 상부층(CR층)은 H-Beam과 가설 철판 또는 가설합 판을 격자보 상부에서 수행함으로써 도장 공사와의 간섭을 피할 수 있습니다. 이때는 클린룸 공사에서 가설 철판 또는 가설 합판을 먼저 설치함으로서 상하 동시 작업을 수행할 수 있게 됩니다.
1) 격자보 하부에 있는 기준점을 격자보 상부로 이동한다
- 이때는 T/L나 격자보 상부에 안전 고리를 체결하고 이동하면서 격자보 하부에 있는 기준점을 격자보 상부로 옮기는 작업이 필요합니다. 주로 광파기를 사용합니다.
2) 격자보 상부에 있는 기준점을 A/F 설치용 H-Beam을 설치하는 기준이 되며, H-Beam이 설치 되면 기준점이 H-Beam 상부로 이동합니다.
3) H-Beam 상부에 있는 기준점은 가설 철판이나 가설 합판이 설치되면 후속 공정에서 확인이 안되므로 공사 중 투명 아크릴판으로 덮어서 H-Beam 상부의 기준점을 확인할 수 있게 해줍니다.
4) 상향식 소방배관, 덕트, 하향식 소방배관, M16, SQ-Pipe 설치 시에는 H-Beam 상부의 기준을 기준으로 작업을 합니다. 기준점은 절대로 유격이 있는 가설 철판이나 가설 합판 위에 설치하지 않습니다.
- 시스템 실링 공사 중에서 맨 마지막 단계인 M-Bar 설치하게 되면 클린룸의 기준점이 M-Bar가 됩니다. 이는 절대적인 기준점이 아니고 임시적인 기준점이 됩니다. 이는 향후 A/F 설치 시 가이드라인 역할을 해주지만 A/F가 설치되고 나면 기준점을 A/F에 양보하고 M-Bar 라인도 A/F에 맞추어 미세 조정을 해주어야 합니다.
5) A/F가 설치되면 구간 별 검측을 통해 A/F 상부의 메지들이 기준점이 되는 것입니다.
- A/F 설치 시 그 라인은 기준점이 되기 때문에 정말 중요한 사항이 있습니다. A/F 설치 시 기준점은 30m마다 별개로 해서 설정해야 합니다. 200~300m구간의 면적을 한쪽에서부터 순차적으로 A/F를 설치하게 되면 A/F 시작 구간과 종료 구간은 70~150mm이상 밀림 현상이 발생하게 됩니다. 반드시 대공간에 A/F 설치할 때는 30m마다 별개의 기준점을 설정해서 관리해야 합니다.
2. 클린룸 공사 시 A/F를 먼저 설치하는 경우
: 가설 철판이나 가설 합판을 먼저 설치하는 경우는 클린룸 공사 중간에 A/F로 교체하는 작업이 필요합니다. 이때는 격자보 하부의 작업과 상하 동시 작업이 되기 때문에 어떤 형태로 든 격자보 하부 작업의 지연이 발생하게 됩니다. 즉, 가설 철판에서 A/F로 교체하는 구간은 격자보 하부에 어떠한 작업도 할 수 없습니다. 이는 결국 공사 기간이 충분하지 못하면 돌관공사의 수행이 필요해지기도 합니다. 따라서 통상적으로 클린룸에서는 A/F를 먼저 설치하는 경우가 상대적으로 많습니다.
A/F를 먼저 설치하는 경우에도 30m마다 기준점을 설정하여 A/F를 설치해야 나중에 밀리는 현상이 발생하지 않습니다. 나중에 M-Bar 설치 시에는 A/F 기준으로 설치하고 검측 시에도 A/F 라인을 먼저 확인하고 M-Bar 라인을 확인합니다.
